基于MAX6603信号调理器的PC温度测量系统的步骤

本应用笔记是基于PC的温度测量系统的参考设计。它使用MAX1396和MAX6603EVKIT，MAXQ2000微控制器和MAX6603信号调理器。该设计提供了一种简便的方法，无需复杂的转换公式即可从MAX6603获取温度读数。提供了原理图，框图和软件。

简介

该参考设计概述了如何使用MAX1396，MAX6603EVKIT和MAXQ2000评估基于MAX6603信号调理器的基于PC的温度测量系统的步骤。MAX6603提供全面的汽车故障保护，以防止系统级静电放电（ESD）和电池短路故障，并通过敏感的微控制器输入保护提供可靠的操作，从而取代了昂贵的分立解决方案。

MAX6603通过使用两个铂热敏电阻将环境温度转换为电压信号。MAX1396EVKIT提供模数转换，以测量MAX6603EVKIT的输出电压信号。然后，MAX1396EVKIT将该信号发送到PC。该软件将接收到的数据转换为在屏幕上显示的温度值。

设置概述

MAX6603

MAX6603是一款双通道，铂金，RTD至电压信号调理器。它可以激发和放大来自两个串联的板载100Ω铂电阻温度设备（Pt RTD）的信号，从而获得用于温度测量的高压，经过电平滤波的信号。该参考设计使用MAX6603EVKIT来测量温度。可以通过去掉JU4上的分流器，并允许通过双绞线将外部Pt-RTD连接到MAX6603，来将安装在评估板上的Pt-RTD与电路断开。

MAX1396

MAX1396是一款312.5 ksps，2通道单端，12位SAR ADC。该设计用于测量MAX6603EVKIT的输出电压。请按照MAX1396EVKIT数据手册中的说明安装评估板。

硬件

在MAX6603EVKIT的HVIN焊盘上施加+6 V至+9 V的电源，并将电源的负极连接至GND焊盘。MAX6603EVKIT的OUT1和GND焊盘需要连接至AIN1和MAX1396EVKIT的GND焊盘。使用USB电缆将MAX1396EVKIT连接到PC。

MAX6603EVKIT包括MAX6603，所有必需的无源元件和经过验证的PCB布局。MAX6603EVKIT的原理图如图1所示。

MAX6603EVKIT原理图

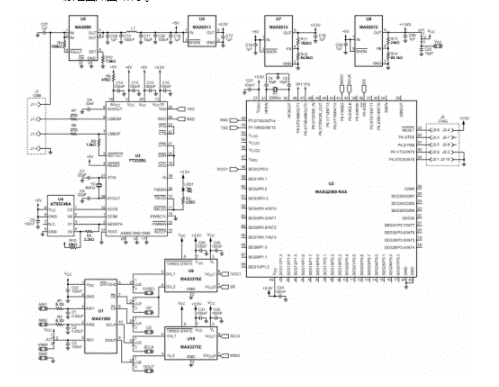

MAX1396EVKIT包括一个MAX1396器件，一个MAXQ2000微控制器，所有必需的无源元件以及经过验证的PCB布局。MAX1396EVKIT原理图如图2所示。

MAX1396EVKIT原理图

Windows®程序概述

该程序（图3）具有易于使用的图形用户界面，与Windows 98SE / 2000 / XP兼容。它在屏幕上显示MAX6603EVKIT的输出电压以及铂热敏电阻的相应温度读数。

该参考设计的软件测量评估板的温度和MAX6603的电压。

通过USB电缆将MAX1396EVKIT连接至PC后，MAXQ2000等待Windows程序发出的命令。启动程序，将出现一个类似于图3的窗口。如果消息框显示“未检测到虚拟COM端口”，请关闭程序，重新连接USB电缆，然后重新启动程序。

软件启动后，默认情况下会选中“自动读取”框。该软件会连续向MAX1396EVKIT发送Read Temp命令，以测量MAX6603EVKIT的OUT1电压。以“时间间隔”下拉菜单设置的速率读取温度。软件收到测得的OUT1电压值后，相应的温度值将显示在屏幕的左上角。
